Macchina per incollare il filo di alluminio a cuneo
Articolo: macchina per l'incollaggio di cavi ad ultrasuoni
Modello n.: ACEY-3753A
Ordine (Moq): 1 set
Conformità: certificato CE
Confezione: custodia in compensato
Origine del prodotto: Cina
Garanzia: un-anno di garanzia con supporto a vita
Pagamento: T/T, Western Union, PayPal, Ali Trade Assurance
Modello n.: ACEY-3753A
Ordine (Moq): 1 set
Conformità: certificato CE
Confezione: custodia in compensato
Origine del prodotto: Cina
Garanzia: un-anno di garanzia con supporto a vita
Pagamento: T/T, Western Union, PayPal, Ali Trade Assurance
Invia la tua richiesta
introduzione al prodotto
Macchina per incollare il filo di alluminio a cuneoForniture
Descrizione dei prodotti
La saldatrice automatica a filo ACEY-3753A è un sistema di saldatura ad alta precisione progettato per l'assemblaggio di batterie di alimentazione, batterie di accumulo di energia e vari moduli di batterie agli ioni di litio. Viene utilizzato principalmente per creare collegamenti affidabili tra le sbarre in alluminio e le linguette della batteria.
Vantaggi
1. Il processo inizia con il caricamento manuale presso la stazione anteriore, seguito dal riconoscimento e posizionamento automatici, dall'unione automatizzata e dallo scarico manuale presso la stazione a valle.
2. Questo sistema di assemblaggio è realizzato su misura-per l'unione di prodotti batteria specifici del cliente-e non è una macchina-per uso generico.
3. L'adattamento per l'utilizzo con altri prodotti richiede modifiche in base alle effettive esigenze applicative.

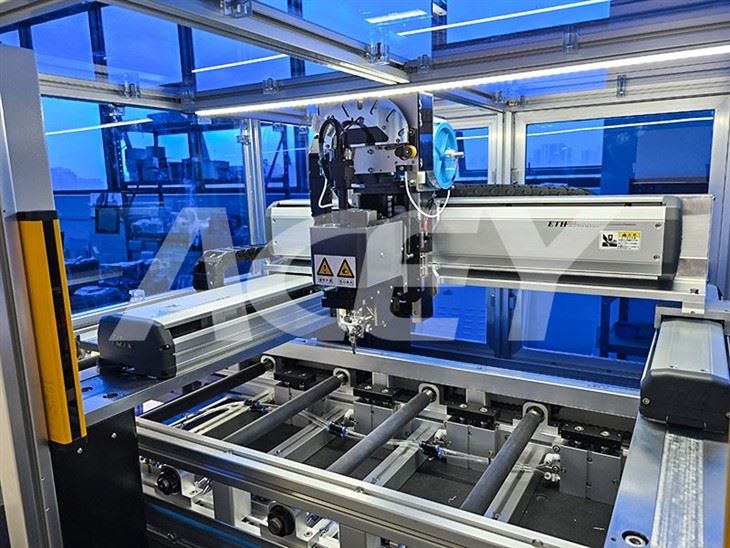

4. La struttura della macchina comprende un gruppo telaio, un meccanismo di alimentazione XYZC, un'unità di alimentazione automatica, un sistema di alimentazione del filo, un modulo di posizionamento e bloccaggio dell'attrezzatura, un gruppo testa di saldatura e una console operatore.
5. Gli assi X, Y e Z sono azionati da viti a ricircolo di sfere di precisione, ottenendo una precisione di posizionamento ripetibile entro ± 0,02 mm e una precisione di posizionamento angolare entro ± 1 grado.
6. Un computer industriale combinato con una scheda di controllo del movimento aziona i servomotori dedicati, offrendo-un funzionamento intuitivo, una manutenzione semplificata, un'interfaccia intuitiva e parametri regolabili digitalmente per una maggiore flessibilità.
7. Il controllo automatico della pressione di saldatura e l'uscita ultrasonica ad alta-potenza garantiscono una qualità di saldatura costantemente stabile e affidabile.
8. La capacità di saldatura a doppio-punto (prima e seconda saldatura) riduce significativamente la resistenza dei giunti e migliora l'affidabilità nel collegamento di componenti di alimentazione su-aree estese.
9. I morsetti a sgancio rapido-e l'avvio con un-pulsante consentono una movimentazione manuale sicura ed efficiente dei materiali da parte degli operatori.
10. Progettato con flusso di materiale sinistro-dentro, destro-fuori, il sistema può essere integrato in linee di trasporto multistazione per il collegamento diretto ai processi di produzione.
Specifica
| Alimentazione elettrica | 220VAC±10%, 50Hz, il consumo massimo è di circa 1200W |
| Potenza ultrasonica | 0~30 W, commutazione automatica tra la prima e la seconda saldatura |
| L'asse X-adotta parti importate-la precisione di posizionamento ripetuto può raggiungere ±0,02 mm, gli assi Y e Z-adottano una vite a ricircolo di sfere di precisione | |
| Diametro filo di alluminio saldabile | 125~500um (5~20mil) |
| Area di lavoro | Asse XY: massimo: 400 × 400 (personalizzabile in base alle esigenze del cliente) |
| Asse Z: massimo 100mm. | |
| Asse C: più o meno 180 gradi | |
| Tempo degli ultrasuoni | 10~500 ms, multi-canale |
| Pressione di saldatura | 50~1200 g, multi-canale |
| Angolo di saldatura | ±90 gradi |
| Sistema di visione | L'ingrandimento del microscopio PR è 0,5 volte |
| Lampada di illuminazione PRWW | Luce bianca, luminosità regolabile |
| Dimensioni complessive | Circa 1500*2200*1650MM(L*P*A) |
| Peso | Circa 800 kg |
