Testare il sistema di gestione della batteria (BMS) in un ambiente sottovuoto è un processo cruciale per garantirne le prestazioni e l'affidabilità in condizioni estreme. In qualità di fornitore leader di macchine per test BMS, comprendiamo l'importanza di test accurati in tali ambienti. In questo blog esploreremo i passaggi e le considerazioni per testare il BMS in un ambiente sotto vuoto utilizzando le nostre avanzate macchine di prova BMS.
Comprendere l'importanza dei test del vuoto per i BMS
Il BMS svolge un ruolo fondamentale nella gestione della carica, dello scaricamento e delle prestazioni generali di un pacco batteria. In alcune applicazioni, come quelle aerospaziali, satellitari e droni ad alta quota, la batteria e il suo BMS sono esposti a condizioni di vuoto. Gli ambienti sottovuoto possono influenzare le proprietà elettriche, termiche e meccaniche dei componenti BMS. Ad esempio, la mancanza d'aria può portare a diversi meccanismi di dissipazione del calore, e l'assenza di pressione atmosferica può causare cambiamenti nel comportamento dei componenti elettronici. Pertanto, testare il BMS in un ambiente sottovuoto aiuta a identificare potenziali problemi e a garantire che possa funzionare correttamente nelle applicazioni del mondo reale.
Selezione della giusta macchina per test BMS

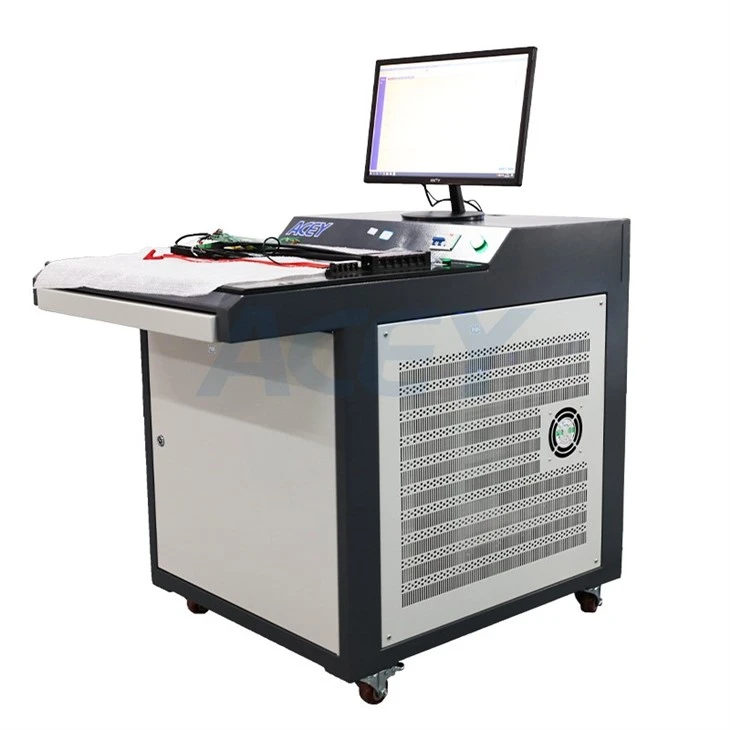

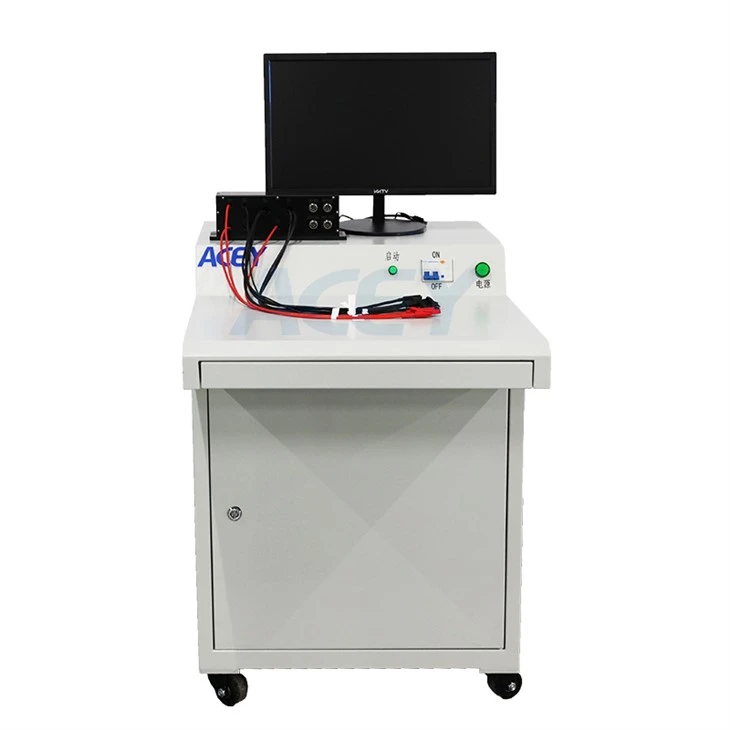

Prima di iniziare il processo di test del vuoto, è essenziale scegliere la macchina di prova BMS appropriata. La nostra azienda offre una vasta gamma di apparecchiature di test BMS per soddisfare diversi requisiti di test. Ad esempio, ilOpzionale 1 - Attrezzatura di test del sistema di gestione della batteria per carica 500 A, scarica 800 A serie 32è adatto per testare pacchi batteria più grandi con capacità di carica e scarica ad alta corrente. D'altra parte, il1 - Tester BMS serie 24 carica 100 A scarica 150 Aè un'ottima opzione per i sistemi di batterie più piccoli. Puoi anche esplorare il nostro elenco completoApparecchiature per prove Bmsper trovare la macchina più adatta alle vostre specifiche esigenze.
Preparazione dell'ambiente di test
- Configurazione della camera a vuoto
- Innanzitutto, seleziona una camera a vuoto che possa raggiungere il livello di vuoto desiderato per il test. La camera dovrebbe essere abbastanza grande da ospitare la macchina di prova BMS e il BMS in prova.
- Assicurarsi che la camera disponga di passaggi elettrici adeguati per collegare la macchina di prova al BMS. Questi passanti devono essere progettati per mantenere l'integrità del vuoto consentendo al tempo stesso il passaggio dei segnali elettrici.
- Calibrare il vacuometro nella camera per garantire una misurazione accurata del livello di vuoto.
- BMS e preparazione della macchina di prova
- Ispezionare il BMS per eventuali danni o difetti visibili prima di posizionarlo nella camera a vuoto.
- Collegare il BMS alla macchina di prova secondo le istruzioni del produttore. Assicurati che tutte le connessioni siano sicure per evitare problemi elettrici durante il test.
- Accendere la macchina di prova ed eseguire un autotest per assicurarsi che funzioni correttamente.
Esecuzione del test del vuoto
- Aspirazione iniziale
- Avviare la pompa del vuoto per evacuare l'aria dalla camera. Monitorare il livello di vuoto utilizzando il manometro calibrato. Il livello di vuoto target dipende dai requisiti specifici dell'applicazione. Per le applicazioni aerospaziali può essere richiesto un livello di vuoto molto elevato (ad esempio 10^-6 Torr), mentre per alcune applicazioni industriali può essere sufficiente un livello di vuoto moderato (ad esempio 10^-2 Torr).
- Consentire alla camera di raggiungere il livello di vuoto stabile e mantenerlo per un certo periodo (ad esempio, 30 minuti) per garantire che il BMS e l'apparecchiatura di prova si siano adattati all'ambiente di vuoto.
- Procedure di test
- Test funzionali: utilizzare la macchina di prova BMS per eseguire una serie di test funzionali sul BMS. Ciò include il test del monitoraggio della tensione della cella, la stima dello stato di carica (SOC), la protezione da sovraccarico e scarica eccessiva e le funzioni di bilanciamento. Registrare attentamente i risultati del test.
- Test termici: Poiché la dissipazione del calore è diversa in un ambiente sottovuoto, monitorare la temperatura dei componenti BMS durante il test. Utilizzare sensori di temperatura collegati ai componenti critici del BMS per misurare le variazioni di temperatura. Analizzare il comportamento termico del BMS per garantire che possa funzionare entro l'intervallo di temperature sicure.
- Test delle prestazioni elettriche: Misura i parametri elettrici del BMS, come resistenza interna, efficienza di carica e scarica e precisione della corrente. Confrontare questi risultati con le specifiche del BMS per determinare se soddisfa i requisiti.
- Monitoraggio e raccolta dati
- Monitorare continuamente il processo di test utilizzando il software della macchina di prova. Il software dovrebbe essere in grado di visualizzare dati in tempo reale, come tensione, corrente, temperatura e livello di vuoto.
- Raccogliere e archiviare tutti i dati del test per ulteriori analisi. Questi dati possono essere utilizzati per generare rapporti di test e identificare eventuali problemi con il BMS.
Analisi post-test
- Analisi dei dati
- Analizzare i dati del test per valutare le prestazioni del BMS nell'ambiente del vuoto. Confrontare i risultati del test con i dati di base ottenuti dai test in condizioni atmosferiche normali.
- Cerca eventuali differenze o anomalie significative nei dati. Ad esempio, se l'errore di stima del SOC è molto maggiore nell'ambiente del vuoto, potrebbe indicare un problema con il sensore o l'algoritmo del BMS.
- Diagnosi del fallimento
- Se durante il test vengono rilevati guasti o problemi, eseguire una diagnosi dettagliata del guasto. Controllare i collegamenti elettrici, l'integrità dei componenti e la programmazione del software del BMS.
- Utilizzare i dati dei test e gli strumenti diagnostici forniti dalla macchina di test BMS per identificare la causa principale del problema.
- Generazione di rapporti
- Genera un rapporto di test completo che include la configurazione del test, le procedure di test, i risultati dei test e l'analisi. La relazione dovrebbe inoltre fornire raccomandazioni per migliorare le prestazioni del BMS, se necessario.
Considerazioni e precauzioni
- Sicurezza
- Assicurarsi che tutte le procedure di sicurezza siano seguite durante il test. La camera a vuoto e l'apparecchiatura di prova devono essere adeguatamente collegate a terra per evitare rischi elettrici.
- Indossare dispositivi di protezione individuale (DPI) adeguati quando si maneggia il BMS e l'attrezzatura di prova.
- Compatibilità dei componenti
- Alcuni componenti del BMS potrebbero non essere adatti all'uso in un ambiente sotto vuoto. Ad esempio, alcuni tipi di condensatori elettrolitici potrebbero presentare problemi di degassamento nel vuoto. Assicurarsi di utilizzare componenti compatibili con il vuoto nel progetto BMS.
- Controllo della contaminazione
- Mantenere la camera a vuoto e l'attrezzatura di prova pulite per evitare contaminazioni. La contaminazione può influenzare i risultati dei test e le prestazioni del BMS. Utilizzare salviette e solventi adatti per camere bianche per pulire l'attrezzatura prima e dopo il test.
Conclusione
Testare il BMS in un ambiente sotto vuoto è un processo complesso ma essenziale per garantirne l'affidabilità e le prestazioni in condizioni estreme. Seguendo i passaggi descritti in questo blog e utilizzando le nostre macchine di prova BMS di alta qualità, puoi valutare con precisione le capacità del BMS nel vuoto. Se avete domande o avete bisogno di ulteriore assistenza con i test BMS in un ambiente sotto vuoto, o se siete interessati all'acquisto delle nostre apparecchiature di test BMS, non esitate a contattarci per una discussione dettagliata e una negoziazione dell'approvvigionamento. Ci impegniamo a fornirti le migliori soluzioni per le tue esigenze di test BMS.
Riferimenti
- Progettazione e applicazione del sistema di gestione della batteria, John Wiley & Sons, Inc.
- Manuale sulla tecnologia del vuoto, Elsevier
